“電子汽車衡”發生故障的原因以及排除方法

返回列表 發布日期： 2019-12-25 15:02

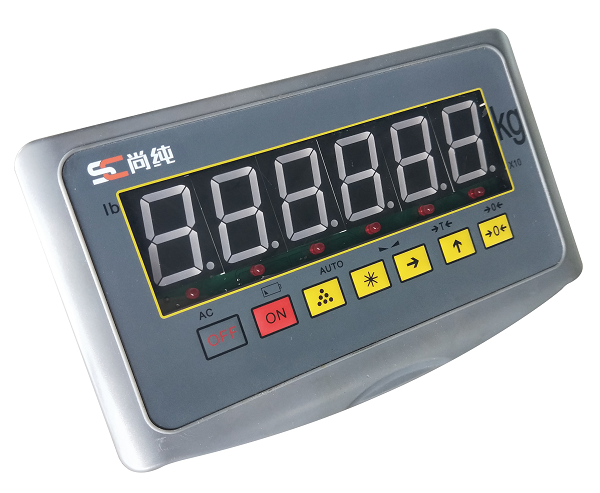

電子汽車衡主要由稱重顯示儀表、稱重傳感器、秤臺、接線盒等構成。電子汽車衡的各個構成部分都可能出現故障，諸如出現儀表顯示不穩、無法回零、儀表不能自檢甚至無法使用等。引起這些故障的因素有很多，每一個部件、每一根接線或者外部環境的改變，都有可能使其發生故障，歸結起來可分為機械方面故障和電子線路方面故障兩部分。

機械方面故障又包括秤臺是否變形、限位裝置是否正常、是否有異物頂住秤臺、基礎是否水平等。電子方面故障包括稱重顯示儀表、接線板、傳感器、信號電纜接頭(或插頭)以及接線是否存在虛焊或脫焊，線路間是否有短路或斷路存在等。維修一般應遵循這樣的過程：觀察、分析、測試、修復、檢定。要排除故障，主要靠觀察、替代、代碼診斷等方法。
觀察：就是通過眼睛看，用手觸摸所懷疑的部件，看部件是否有異常溫度變化，如脫焊、斷線、錯裝、燒焦、變色等，直接找到損壞的零部件。
代：就是用好的元器件或模擬部件去替代懷疑有可能損壞的元器件，替代后看是否正常。
汽車衡發生故障不能工作，首先要根據故障現象找出故障發生的部位。最簡便的方法是借助模擬器來查找。將模擬器的插座插入儀表的 232 接口，接通電源，觀察儀表功能是否正常。如果儀表工作正常，說明故障在秤臺上；如儀表工作不正常，則故障在儀表(修復或更換)。以下是經常出現的故障現象，現加以簡要分析：
(1) 重復性差或卸載后不歸零：①首先要檢查限位裝置(橫向和縱向兩種)的限位間隙是否正常，一般應在(2～3)mm。特別在北方要注意冷暖交替季節由于熱脹冷縮的原因，這種現象會經常出現。②其次要檢查傳感器性能、線路是否正常。③檢查各傳感器是否因秤臺變形或基礎塌陷造成懸空現象④偶爾也會出現因?yàn)榻?jīng)常重載造成傳感器變形。
2) 稱重誤差嚴重失真：①要檢查秤臺下是否有異物。北方冬季天氣寒冷，經常出現秤臺下冰雪凍結現象，清除異物時一定注意勿將連線損壞。②大稱量時限位螺絲栓頂住了傳感器。③檢查傳感器是否損壞，傳感器連線是否斷裂。簡單檢查方法：用砝碼或人依次測量秤臺各偏載點，如果發現哪個偏載點上的示值不正確，則重點檢查該點的傳感器是否損壞。
