不同結構的稱重模塊

返回列表 發布日期： 2019-12-05 16:24

稱重模塊原理：
■ 對于非專業的用戶來說，直接使用稱重傳感器是非常困難的。

■ 稱重模塊是一種新型的稱重元件，它將稱重傳感器、負荷傳遞裝置和安裝連接件等部件組合在一起，可以非常方便地和各種形狀的機械裝置相連接，如滾道、平臺、立罐、槽罐、料斗等。

■ 安裝了稱重模塊的系統既可以保證稱重傳感器的精度高，長期穩定性好的特點，又解決了因安裝不當而造成的稱重誤差。

■ 使用稱重模塊的設備測量通常能達到優于萬分之五的測重精度。

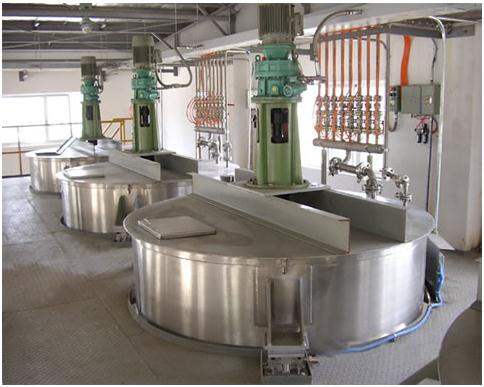

最近許多化工企業在選擇反應釜稱重模塊時不知道如何選擇，到底是用4只腳的好，還是用3只腳的好，

還有在模塊選型上不知道如何選擇，今天小編跟大家分項一下，在稱重模塊選型時需要注意的地方，以及常用的4種稱重模塊結構的組成方式：

1：為什么有三只腳，4只腳反應釜
因?yàn)榭蛻衄F(xiàn)場安裝因素，以及考慮到安全性能上面，肯定客戶會采用4只腳反應釜，給人感覺是支撐點多，承載能力更強，其實只要焊接工藝沒問題，三只腳也可以承載幾十噸重量，

2：反應釜承載模塊用什么結構的好
常用稱重模塊分為四類：輪輻式稱重模塊，懸臂梁稱重模塊，柱式稱重模塊，波紋管稱重模塊

輪輻式模塊適用于大量程場合適用，因傳感器量程過大，正常適用30-100噸

柱式稱重模塊適用于大量程場合適用，正常適用范圍在50-150噸

懸臂梁稱重模塊是最常用的，化工廠反應釜料罐正常是2-30噸以內最常見，所以采用模塊一般是懸臂梁的，懸臂梁稱重模塊有合金鋼，不銹鋼材質可選，不銹鋼稱重模塊防水防腐蝕性能更佳，

波紋管稱重模塊常用小量程，1.5噸一下的小料罐，因量程過低，精度更準確，所以在選擇模塊是對應稱重模塊使用，
